阿波藍と和紙の技術と文化史

― 阿波藍の歴史から藍染和紙へ ―

青が生まれる瞬間

藍染液から引き上げたばかりの紙は、まだ青くない。
染槽から出した直後の紙は、むしろ黄土色に近い色をしている。

ところが、その紙を静かに空気にさらしていると、色はゆっくりと変化し始める。
黄土色は黄緑へ、黄緑は青緑へ、そして数分のうちに深い藍色へと変わっていく。

この変化は何度見ても不思議である。
まるで紙の中で色が生まれてくるように見えるからである。

藍染は、色を直接染める染色ではない。
染液の中では、まだ色は見えない。 紙が空気と触れた瞬間に初めて青が現れる。

布の藍染は古くから知られているが、紙を藍で染める技術はそれほど多く語られてこなかった。
布は糸の集合体であり水中でも一定の強度を保つが、紙は薄い繊維層であるため、水やアルカリの中では傷みやすい。
そのため紙を藍で染めるには、紙の強度を補う加工や、繊細な染色操作が必要になる。

しかし、和紙は楮などの長い繊維から作られ、繊維層の内部に微細な空隙を持つ。この構造は染料を内部に取り込む性質を持ち、適切な処理を施せば紙は藍染にも十分耐える素材となる。

阿波の地では、古くから藍と和紙という二つの工芸が発達してきた。
藍は農業と発酵によって作られ、和紙は山の植物繊維と清水から生まれる。

一方は色を生み出し、
一方は光を透す素材である。

この二つが出会ったとき、藍染和紙という独特の表現が生まれた。

本稿では、阿波藍の歴史と製藍技術、藍染の化学的原理、そして和紙の素材特性を整理し、藍染和紙が成立する技術的条件を明らかにする。また、紺紙金泥経に見られる古代の染紙文化から近代の色雁皮紙、さらに阿波における藍染和紙の現代的展開までを概観し、藍と和紙という二つの地域文化が交差する工芸体系として藍染和紙を位置付けることを目的とする。

1 藍染和紙の歴史

― 紺紙から現代の藍染和紙へ ―

阿波では古くから紙の生産が行われていた。奈良時代の正倉院文書には阿波国から紙作りの材料や紙が貢進された記録があり、古代から紙の産地であったことが知られている。それと同じく藍で染めた紙は、日本の紙文化の中で古くから用いられてきた。布の藍染が衣服の色として広く知られているのに対し、紙の藍染は、書写、装飾、工芸、建築装飾などの分野で独自の発展を遂げてきた。

紺紙金泥経のような宗教的用途に始まり、江戸期には元結や装飾紙として広く利用され、近代には染色雁皮紙などの工芸材料として展開した。そして現代では、建築空間やアート作品の素材として新たな表現が生まれている。本章では、こうした藍染和紙の歴史を概観するとともに、阿波における近年の取り組みについても触れることとする。

1-1　紺紙金泥経と染紙の文化

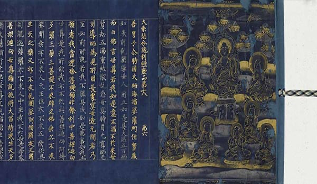

藍染による紙の最も古い例として知られるものが、平安時代に制作された紺紙金泥経（図1）である。紺紙金泥経とは、藍染によるものとする説のほか、紫根や蘇芳などを用いた染紙とする説もあり、その上に金泥や銀泥で経文を書写した経典である。深い青色の紙面に金色の文字が浮かび上がる姿は荘厳であり、仏教文化の中で特別な意味を持つ装飾写経として制作された。

この紺紙には、植物染料による藍染が用いられていたと考えられている。紙を染めるという技術は、単なる装飾ではなく、宗教的空間を演出する重要な役割を担っていたのである。

図 1紺紙金銀交書（平安時代）京都国立博物館蔵

1-2　江戸時代の藍染紙

中世から近世にかけても、藍染紙はさまざまな用途で用いられた。江戸時代には、和紙を藍で染めたものが**元結（もとゆい）**の材料として広く利用されていた。元結とは、髷を結うための細い紙紐であり、江戸の町人文化を支えた日用品の一つである。

特に藍で染めた紺元結は耐久性に優れ、広く流通した。阿波藩ではこの元結の生産が行われていた記録も残っており、藍染紙が実用材料として用いられていたことが知られている。

また、藍染紙は建築装飾にも利用された。京都の桂離宮（図 ２）では、屏風や襖などの装飾に藍染紙が用いられた例が知られている。落ち着いた藍の色は、書院建築の静かな空間に調和し、日本建築における紙装飾の美を形成してきた。

---

1-3　浮世絵と藍の色

江戸時代後期になると、藍は日本の色文化を象徴する色となり、版画の世界でも重要な役割を果たすようになる。浮世絵では、葛飾北斎や歌川広重（図 ３）が藍の色を多用したことで知られている。

十九世紀初頭、ヨーロッパから輸入された**ベロ藍（プルシアンブルー）**が普及する以前、浮世絵の青色表現の基調となっていたのは藍であった。藍の深みのある青は、日本の風景や水の表現に欠かせない色として用いられていた。

---

1-4　近代の色雁皮紙

明治期になると、染色された和紙は工芸材料として新たな展開を見せる。その代表例が色雁皮紙である。

雁皮紙は繊維が細かく、光沢を持つため、染色すると美しい色調が得られる。この特性を生かし、赤・黄・青・緑・紫などの色に染めた雁皮紙が各地で製造された。

明治六年（1873）のウィーン万国博覧会では、日本の製紙技術を紹介する資料として『造紙説』が出品された。この資料には、日本の手漉き紙の製造技術とともに、染色紙の存在も記録されている。

当時、当地で生産された色雁皮紙の実物は、英国グラスゴーのケルビングローブ美術館に現在も保存（図４）されている。

1-5　阿波における藍染和紙

阿波では、藍と和紙という二つの伝統産業が同じ地域で発達してきたが、それらを直接結びつけた藍染和紙の試みは比較的新しいものである。

昭和後期、戦後の高度経済成長期に入る頃、川田で和紙製造を営んでいた藤森実・ツネ夫妻は、藍を用いて和紙を染める新しい製品づくりに取り組み始めた。この試みは徳島県工業技術センターの指導を受けながら進められた。

当初は藍建ての方法や染色工程を一から学ぶ必要があり、紙特有の強度の問題もあって安定した染色ができるようになるまでには多くの試行錯誤があったと伝えられている。また当時は藍染和紙という製品そのものが知られておらず、市場も存在していなかったため、品質向上を目指しながら地道な改良が続けられた。

こうした取り組みの中で大きな転機となったのが、1985年の筑波科学博覧会（図5)である。迎賓館ホールの天井装飾として藍染和紙が採用されたのである。

筑波科学博覧会の仕事では、一辺約四十センチの菱形の和紙を千枚以上染める必要があった。染紙は天井の四角錐構造に沿って配置され、下部は濃紺、上部へ行くほど淡い色になるよう計画されていた。

和紙を建築空間に用いる例は当時ほとんどなく、紙を破らずに染めること自体が大きな課題であった。染紙は一枚ずつ慎重に扱われ、染め上がった紙が並べられていく様子は、まるで藍の空が広がっていくようであった。

1-6　現代の藍染和紙アート

その後、藤森ツネの時代には藍染和紙の制作が継続され、技術が受け継がれていった。和紙は光を透過する素材であるため、照明や建築内装に用いた場合、布とは異なる柔らかな色彩効果を生み、大判和紙と共に内装材として多用された。さらに世代が移り、藤森美恵子の代になると、藍染和紙は建築素材としてだけでなく、アート作品としての表現へと展開していく。

その一例として、近年就航した客船**飛鳥Ⅲ（2025年）**の客室に、藍染和紙によるアート作品がパネルとして採用されている。藍の濃淡と和紙の質感を生かした作品は、現代空間の中で新しい紙表現を生み出している。

---

2　阿波藍の歴史

― なぜ阿波で藍が発達したのか ―

藍染和紙は、単に藍と紙を組み合わせた技術ではない。それは、特定の地域条件のもとでのみ成立し得た工芸である。

阿波の地には、藍染和紙を成立させるための三つの要素が揃っていた。

第一に、吉野川流域に広がる肥沃な土地である。
ここでは蓼藍の栽培が盛んに行われ、良質な染料原料が安定して供給されてきた。

第二に、豊富で清浄な水である。藍の発酵、染色、そして和紙の製造はいずれも大量の水を必要とする。吉野川の水系は、これらの工程を支える重要な基盤であった。

第三に、和紙生産の技術的蓄積である。阿波では古くから楮を原料とした織りや手漉き和紙が作られており、繊維構造や紙質に対する深い理解があった。

この三つの条件が同時に成立したことで、藍と和紙という本来別の技術が結びつき、藍染和紙という表現が生まれた。

阿波は、藍・水・紙という三つの要素が有機的に結びついた稀有な地域である。

したがって、藍染和紙は単なる染色技術ではなく、阿波という土地の風土と産業構造の中で成立した地域文化の結晶といえる。

阿波の藍づくりが本格的に盛んになったのは江戸時代に入ってからである。
元和元年（1615）、蜂須賀家政の入国後、播磨から藍が移植され、旧麻植郡（現在の吉野川市）の吴島に試植されたと伝えられる。これを契機として、旧麻植郡を中心に吉野川下流沿岸一帯に藍作りが広がっていった。

阿波で藍作が発達した背景には、吉野川流域の肥沃な土地と豊かな水、さらに藩による灌漑事業と生産・販売の統制があった。こうした条件が重なり、江戸中期には阿波藍は名実ともに国内最上級品の産地となった。

明治時代に入ると、藍の生産と流通によって富を築いた人々が各地に現れ、吉野川下流域には今もその繁栄をしのばせる屋敷が残っている。それらの一部は有形文化財として保存されており、阿波藍が地域経済と文化に与えた影響の大きさを物語っている。（図1）

しかし明治中頃になるとインド藍が輸入され、さらに明治末には合成インディゴ[1]の工業生産が始まり、阿波藍の生産は急速に衰退した。天然藍は手間も時間もかかるため、安価で安定した化学染料の普及に押されていったのである。

それでも需要が完全に途絶えたわけではなかった。減産しながらも藍の文化は受け継がれ、昭和四〇年頃からは民芸運動の高まりの中で藍の価値が見直されるようになった。その後、天然藍への関心は再び高まり、阿波の地でも本業として藍を育てる農家や、天然灰汁発酵建て[2]にこだわる染色家が少しずつ増えていった。

阿波の藍は、時代によって姿を変えながらも、庶民の色として人々の暮らしに寄り添い続けてきた色である。
そして今日では、単なる染料ではなく、土地の風土、農の営み、発酵の技、そして工芸の美意識をあわせ持つ文化として再評価されている。

阿波の藍商（図７）は蒅[3]を作ることにより、蒅や藍玉を各地の紺屋に供給することで財を成した。

---

図 7 山川町諏訪の藍屋敷

---

[1] インジゴ（Indigo）：鮮やかな藍色（青藍）を呈する古代から使われる天然・合成染料です。「バット染料」の代表格に分類され、水にほとんど溶けず、還元して水溶性にしてから染める。

[1] 発酵建て（特に天然灰汁発酵建て）：江戸時代から続く伝統的な藍染技法で、藍の葉を発酵させた「すくも」を使い、木灰の「灰汁」や麩など天然素材のみを使用します。微生物の力でインジゴを還元して染液を作り、約1〜2週間かけて発酵菌の機嫌を管理しながら染色する技法です。現代では、蒅と化学薬品を混ぜる「割建て」や、完全に合成藍を使用するケースもあるため、天然灰汁発酵建てと区別される。

[3]すくも（蒅）：タデ藍の葉を乾燥・発酵させた伝統的な天然藍染料です。藍葉に含まれている藍分を濃縮する。

---

3　藍の種類について

藍と一口に言っても、藍という名の単一の植物があるわけではない。
藍色のもととなる成分を含む植物は各地に存在し、それぞれの地域で異なる歴史と技術の中から藍の色が引き出されてきた。代表的なものとして、次の四種類が知られている。

蓼藍（タデアイ）（図8）

学名：Persicaria tinctoria
日本で最も広く用いられてきた藍で、タデ科の一年草である。原産地は東南アジアから中国南部と考えられている。七月から八月頃に薄紅色の花をつける。葉は藍色色素の原料となるほか、乾燥させて漢方薬として用いられることもある。阿波藍は主としてこの蓼藍から作られる。

琉球藍（リュウキュウアイ）（図９）

学名：Strobilanthes cusia
キツネノマゴ科の多年草で、中国を原産地とし、琉球列島からインドシナにかけて広く分布する。琉球では泥藍という泥状の染料に加工して染色に用いる。沈殿法によって作られるが、乾燥させずに泥状のまま使う点に特徴がある。馬藍、唐藍、山原藍などの別名もある。

インド藍（インドアイ）（図１０）

学名：Indigofera tinctoria、I. suffruticosa
マメ科の多年生植物で、インドや東南アジアを中心に栽培されてきた。藍植物の中でも特にインディカン[4]含有率が高く、高品質な藍染染料として世界各地で用いられてきた。中国や台湾では木藍、藍靛とも呼ばれる。

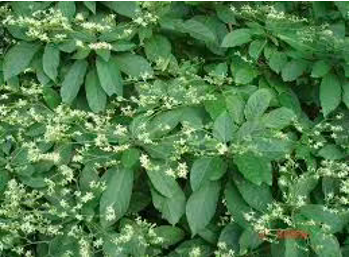

大青（タイセイ）（図１１）

学名：Isatis tinctoria

アブラナ科の二年草または多年草で、西アジアからヨーロッパにかけて分布する。英語ではウォード（woad）と呼ばれる。日本では近縁種の大青がアイヌ民族によって利用されたとされる。菘藍、大藍の名でも知られる。

このように藍の植物にはいくつかの系統があり、そこから得られる染料も、葉藍、藍玉、蒅、泥藍、藍花、青代、藍澱、藍蝋など、原料や加工法、性状によってさまざまな名称で呼ばれている。

---

[4] 藍のもとになる無色の成分

---

4　藍の栽培

阿波藍の原料である蓼藍は、一年草でありながら、一度の植え付けで年に二回から三回の収穫が可能である。
その栽培は、春の苗床づくりから始まる。

三月末頃、石灰を播いてよく耕した苗床に種を蒔く。藍作りの世界では、昔から縁起を重んじ、種蒔きの日取りにも吉日を選ぶ習わしがあった。種をまいた後は薄く砂をかけ、十分に水を与える。およそ十日ほどで発芽する。

四月頃になると本畑を整え、石灰や肥料を入れて移植の準備をする。苗が一五〜二〇センチほどに育つと、四〜五本をひとまとめにして三〇〜五〇センチ間隔で本畑へ植え付ける。藍は水を好む植物だが、過湿には弱く、水田跡のように排水の悪い土地では「水に酔う」といって生育が悪くなるため注意が必要である。

初回の刈り取りまでは、除草、施肥、アブラムシなどの害虫対策を丁寧に行う。
七月頃、開花前に一番刈りを行う。刈り取った藍は二〜三センチに刻み、乾燥させる。さらに大型扇風機などで葉と茎を分ける。刈り取り後の畑は除草と施肥を行い、再生を待つ。

八月中旬から下旬には二番刈りが可能になる。根を残して刈れば新芽が出て、年によってはさらに収穫ができる。秋には白や赤の花をつけ、結実後に種子を採取する。採れた種は乾燥させ、風通しのよい場所で保管するが、藍の種は古くなると発芽率が落ちるため、できるだけ前年のものを使う。

藍作りは、単に作物を育てるだけではない。
色を育てるための葉を育てる営みであり、その後の蒅づくりを見据えた農作業でもある。

5　蒅（すくも）づくり

蓼藍を阿波藍として使うためには、収穫した葉をそのまま使うのではなく、長い時間をかけて発酵させ、「蒅（すくも）」と呼ばれる染料原料に仕立てる（図12）必要がある。

藍の茎には染料分が少ないため、刈り取った藍はまず細かく刻んで乾燥させ、風で葉と茎を吹き分ける。染料として重要なのは葉の部分である。集められた葉は「寝床」と呼ばれる土間のある建物の中で堆積され、約百日間かけて発酵が進められる。

この間、三〜四日ごとに水を与え、「切り返し」と呼ばれる攪拌作業を行う。水の量、温度、発酵の進み具合の見極めは藍師の腕にかかっており、蒅づくりは単純な作業ではなく、高度な経験技術の集積である。必要に応じてむしろをかけて保温しながら、葉は次第に黒褐色の堆肥状の物質へと変わっていく。

こうしてできあがった蒅は俵に詰められ、各地の紺屋や染色家のもとへ送られる。
阿波藍の品質は、この蒅づくりの巧拙に大きく左右される。

---

6　藍染の原理

― 還元と酸化の染色 ―

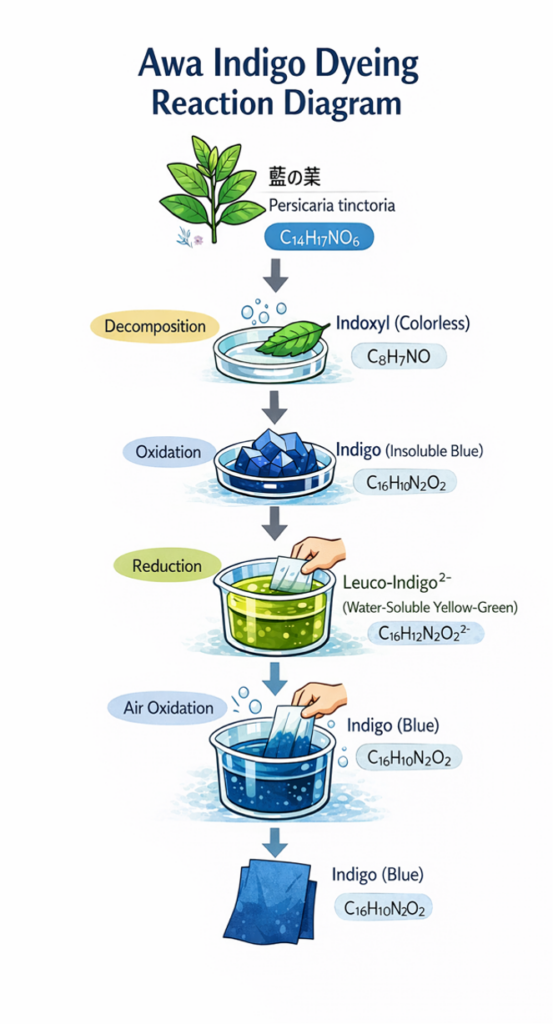

藍の葉の中には、インジゴそのものではなく、インディカンという無色の前駆体が含まれている。葉が傷ついたり枯れたりすると、この成分は加水分解を受けてインドキシルへと変化し、さらに空気中の酸素と結びついて青色のインジゴとなる。

ここで重要なのは、青く発色したインジゴはそのままでは水に溶けないということである。
そのため、染色するにはまずインジゴを還元して、水に溶ける黄色味を帯びたロイコ[5]　インジゴの状態に変えなければならない。繊維や紙はこの水溶性の状態で色素を吸着し、引き上げて空気に触れることで再び酸化し、青いインジゴへと戻る。
つまり藍染は、

還元して染め、酸化して青くする

という、他の植物染料にはあまり見られない特異な染色法なのである。

藍染には大きく二つの方法がある。

生葉染め

摘み取った藍葉をすり潰し、水を加えて搾り、その液で染める方法である。比較的簡便で、絹や羊毛、ナイロンには染まるが、木綿や麻、紙には十分な染着を得にくい。

建て染め

蒅や沈殿藍を用い、発酵または化学薬品によって還元し、ロイコ体を作って染める方法である。深い藍色を安定して得るにはこの方法が用いられる。

[5] ロイコ体（Leuco form）：アルカリ・還元環境で黄色い水溶性物質（ロイコ体）となり、空気（酸素）に触れると酸化されて不溶性の青色に戻ります。

7　発酵建てと化学建て

建て染めには、伝統的な醗酵建てと、薬品を用いる化学建てがある。

醗酵建てでは、蒅に含まれる微生物の働きによって還元酵素を生じさせ、インジゴをロイコ体へ変える。ここではpHや温度の管理が非常に重要であり、一般にpH９以下では腐敗しやすく、逆に１１以上では醗酵菌の働きが弱くなるとされる。液温も２０〜３０度前後を保つ必要があり、石灰、ふすま、酒、飴水などを用いて、経験と勘により調整されてきた。

一方、化学建てでは、苛性ソーダやハイドロサルファイトなどを用いて人工的に還元状態をつくる。再現性が高く、比較的短時間で染液を整えやすいが、「天然灰汁醗酵建て」とは風合いや管理思想が異なる。我々は醗酵建てよりも化学建てを選んだ。

8　和紙を藍で染めるということ

布を藍で染めることは広く知られているが、和紙を藍で染める場合には、布とは異なる難しさがある。
布は糸の集合体であり、水中である程度の強度を保てるが、紙は一枚の薄い繊維層であるため、水やアルカリ、繰り返しの浸染に対して弱い。特に藍染は、一度染めて終わるのではなく、

• 染液に浸す
• 引き上げる
• 空気に触れさせて酸化する
• 水洗いをする
• 再び浸す

という布と同じような工程を何度も繰り返して色を重ねていくと、紙は途中でしわ、毛羽立ち、裂け、角の傷みを起こし、最後には崩壊してしまう。先人は染色した和紙を砕き元に戻し、再度漉き直して藍染め和紙にして復元した。また、顔料化した藍分を刷毛塗りして濃色を求めたりもした。

藍染に適した和紙は、繊維の長い楮紙が良い。藍染という特殊な染色方法をするということから、耐水性と染めあがった後の処理加工を考えれば楮紙を選んでしまう。楮繊維は長く強靭であるため、湿潤状態でも破れにくく、繰り返しの浸染に耐えることができる。

そのため、和紙を藍で染める場合には、原紙の選定に加えて、こんにゃく加工という重要な前処理が必要になる。誰が始めたかの文献記録は乏しいが藤森家では当然の作業であるかのように楮紙に塗って藍染をしている。

＊ 阿波和紙では、自家製の楮に三椏を混抄している。また、藍の透明性を出すために漂白した楮を使っている。三椏を混抄することにより地合のよい紙ができ、表面が平滑になる。

8-1　こんにゃく加工

― 和紙を染色に耐えられる紙へ変える技術 ―

こんにゃく加工とは、こんにゃく糊を和紙に塗布し、紙に湿潤強度と適度な耐水性を与える前処理である。只、一般的に湿潤強度だけが強調されて発言されるが、染色して気づくことであるが、こんにゃく加工すると濃く染まりやすいのである。楮紙は繊維が長く太いため空間が多い。その空間をこんにゃくが埋めて、紙の中の細かな空間に色素が入り込み、濃く染まりやすと考えられる。

また、これは紙を完全に防水するためのものではなく、水に濡れた状態でも繊維の結びつきを保ち、繰り返しの染色操作に耐えられるようにするための技術である。

こんにゃく加工の目的

• 水に濡れたときの強度を高める
• 染液中での摩擦に耐えさせる
• 浸染で濃色に染まりやすい
• 乾燥後に紙に張りを与える
• 染め上がりの表面を整える

こんにゃく加工の基本手順

1　原紙を準備する
藍染に用いる和紙は、あらかじめ強度や地合いの安定したものを選ぶ。素材が弱すぎる紙は、加工をしても染色には向かない。

3　糊を塗布する
刷毛を用いて、紙の片面または両面に均一に塗る。むらがあると、染色時の強度や染まり方にも差が出るため、できるだけ均一に処理することが大切である。

4　乾燥させる
しわを整えながら乾燥させる。乾燥すると紙に張りが生まれ、表面が引き締まる。

5　必要に応じて再加工する
紙の用途や染色回数に応じて、もう一度薄く加工する場合もある。ただし過度な加工は紙を硬くし、染液の入り方を妨げることがあるため、加減が必要である。

6　紙を落ち着かせる
加工直後ではなく、少し時間をおいて平滑にしてから染色に入ると、紙質が安定してムラ染めになり難い。

＊ こんにゃく加工は繊維間の単なる補強（湿潤紙力)ではなく、染着力を増す効果があります。

---

---

8-2　和紙の藍染の実際

こんにゃく加工を終えた紙は、ようやく藍染の工程に入る。
和紙の藍染では、布以上に丁寧な扱いが必要である。

基本工程

1. 紙を湿らせる
2. 藍液に静かに浸す
3. ゆっくり引き上げる
4. 空気に触れさせて酸化させる
5. 必要な濃さになるまでこれを繰り返す
6. 水洗いし、乾燥させる

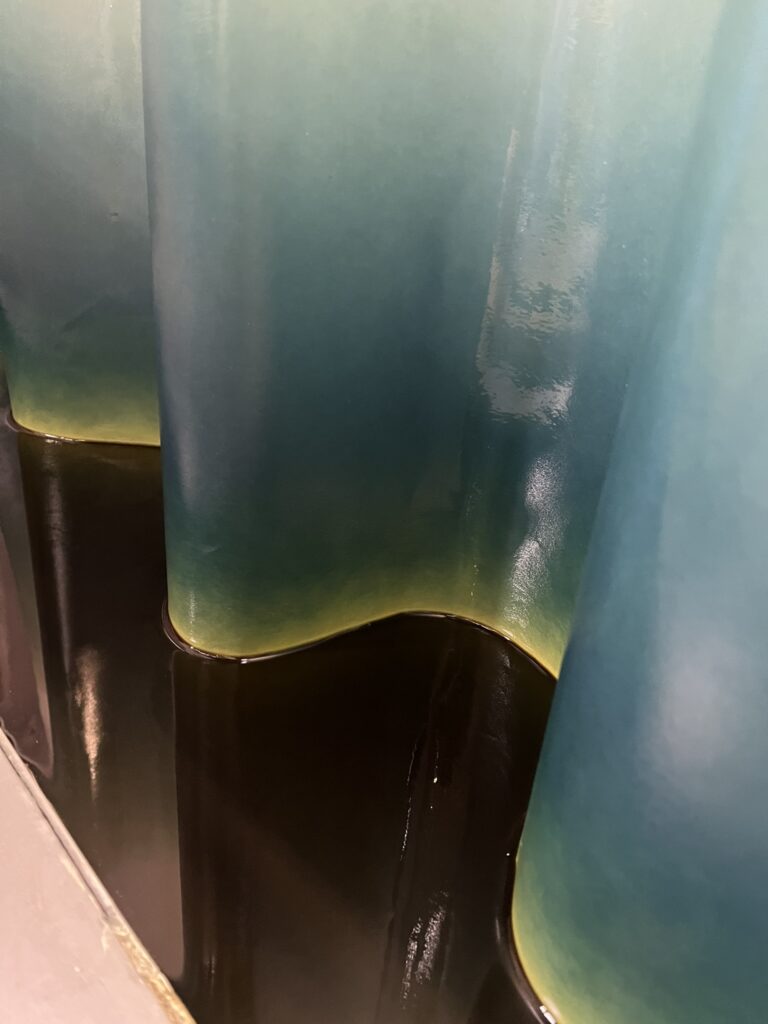

藍染液から引き上げた直後の紙は、青ではなく黄土色に見える。ところが紙を空気にさらすと、ゆっくりと色が変わり始める。黄土色が黄緑に変わり、やがて青緑となり、最後には深い藍色へと落ち着く。

この変化は数分の間に起こる。静かに色が生まれてくるこの瞬間は、何度見ても不思議な感覚を覚える。藍染とは、色を一度に染めるのではなく、浸染と酸化を繰り返しながら、徐々に色を定着させていく方法である。

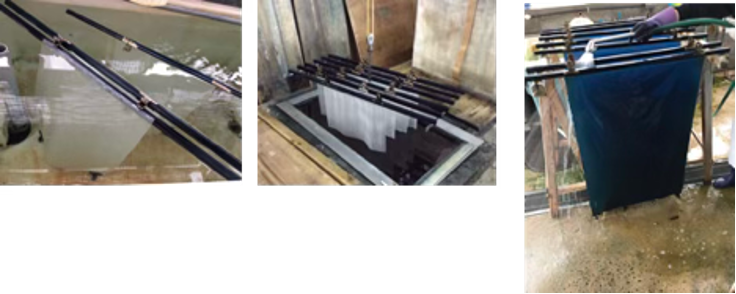

無地染め手順

左図：桟木で和紙の上部を挟みます。挟む方法は色々と工夫して考えられますが、私どもはクリップで数カ所挟んで止めます。紙の下部にも重しのために数カ所クリップを止めます。

中図：紙の長さ以上の水槽を準備して、必ず紙を水に浸して馴染ませてください。そして、静かに持ち上げて、しばらく水を切ります。次に還元された藍の染液に漬けます。紙が重なっていますと色むらが出来ますので、等間隔に並べてくっ着かない工夫が必要です。くっ着けば静かに分けてやります。

漬けてから約5分で引き上げます。見る見る内に酸化して、黄土色が黄緑色から青緑色に変化してゆきます。空気中で3分～5分位酸化させます。これを水で洗いますときれいに冴えた青色になります。この工程を好みの色に成るまで繰り返します。色が決まりましたら途中の水洗いは省略しても染まります。ただ、この作業も藍の染液の中で数分間和紙を静置している状態が続きます。我々の場合は、滑車を利用して藍の染液の中に上下するような工夫をしています。

右図：最後の水洗いは充分にして下さい。手荒に扱いますと破れますので御注意下さい。藍のすくもには、染料分が3％位しか含まれておりませんので、紺色になるまでには何回も繰返して染めないと濃い色になりません。

和紙の場合、色を濃くしようとして無理に揉んだり長く浸し過ぎたりすると紙を傷めやすい。そのため、短い浸染と十分な酸化を何度も重ねることで、静かに色を育てていくのがよい。
この「一度に染め上げる」のではなく「少しずつ青を育てる」感覚が、藍染和紙の特徴でもある。

9　藍染和紙の美しさ

藍染和紙の美しさは、単に青いということだけではない。
布の藍染が繊維の束の中に深みを見せるのに対し、和紙の藍染は、紙層を通る光によって、より静かで柔らかな青を生み出す。薄い紙では光を透かしたときに青がやわらかくにじみ、厚手の紙では落ち着いた深みが現れる。

また、藍染和紙は壁装、照明、書画用紙、アートパネルなど、多様な用途に応用できる。そこには、阿波の藍と阿波和紙という、二つの地域文化が重なり合う独自の表現がある。

紙を染めるという行為は、布を染める以上に繊細である。
だからこそ、その一枚には、原料を育てる農の仕事、蒅を仕込む発酵の技、染液を見極める紺屋の経験、そして紙を補強して支えるこんにゃく加工の手仕事が重なっている。

藍染和紙の青は、そうした多くの工程の上に立ち現れる、静かな青なのである。

10 藍染和紙の材料科学

10-1 こんにゃく糊の化学　

蒟蒻糊は、蒟蒻芋の主成分であるグルコマンナン（Konjac Glucomannan）が水と反応して作られる粘性を持ったコロイド（糊状）物質です。

主成分

グルコマンナン：ブドウ糖（グルコース）とマンノースが約2:3の割合で結合した高分子の多糖類です。

メカニズム

• グルコマンナンは水中で膨潤して（元の容積の数十倍以上に膨らむ性質がある）高粘度コロイドとなり、紙繊維間に浸透して乾燥時に透明の膜を形成する。そのため物理的な強度を高めます。
• こんにゃく糊の皮膜は結晶化しにくいのが特徴で、そのために、完全に乾いても硬くなりすぎず、ある程度の「しなやかさ」が残ります。
• 不溶化（耐水化）のメカニズム

こんにゃく粉に含まれるアセチル基が水への溶解を助けていますが、アルカリ性を加えると、このアセチル基が外れます。これを「脱アセチル化」と言いますが、分子同士がより強固に結合してゲル状になり不溶化します。

10-2 糊の作り方のポイント

加熱の有無:

1. 煮る場合: 弱火で攪拌しながら沸騰するまで煮ると、粘りが出て安定します。

2. 水に溶かすだけの場合: ペットボトルなどに入れ、時間を置いて（静置と攪拌を繰り返し）粉を馴染ませます。

さらに石灰などのアルカリ存在下ではアセチル基が脱離し、グルコマンナン分子間で架橋構造を形成する。

このゲル構造が湿潤状態での紙強度を高める。

11-2

11　結論

インジゴは繊維と強い化学結合をする染料ではなく、繊維内部に微粒子として固定される性質を持つ。
和紙の場合、繊維間の空隙が大きく、この内部にロイコ体が浸透し、酸化によって不溶性のインジゴとして定着する。こんにゃく加工は単なる補強ではなく、繊維間の動きを制御し、染色中の摩擦や局所的な応力集中を緩和する役割も持つ。
これにより、紙の崩壊を防ぎながら繰り返しの浸染が可能となる。藍染和紙は、藍栽培、蒅発酵、紙製造という三つの技術が結びつくことで成立する工芸である。阿波地域では藍と和紙の両方が発達していたため、この技術体系が形成される条件が整っていた。

藍染和紙は、日本の色彩文化と紙文化が交差する場所に生まれた表現であり、農業・発酵・工芸が一体となった地域文化の結晶といえる。

12 藍と紙のあいだ

藍染和紙を作る工程を振り返ると、そこにはいくつもの時間が重なっていることに気づく。

藍は春に種を蒔き、夏に葉を刈り取り、秋から冬にかけて発酵を経て蒅となる。
染料として使えるようになるまでには、自然の時間と人の手による長い管理が必要である。

一方、和紙は山から得られる植物繊維を原料とし、水と人の手によって一枚の紙へと姿を変える。
紙は薄く繊細な素材であるが、その内部には長い繊維が絡み合い、独特の柔軟さと強さを備えている。

藍染和紙は、この二つの素材が出会うことで成立する。
藍は発酵によって色を生み、紙はその色を静かに受け止める。

藍染の工程では、紙を染液に浸し、空気にさらし、再び染液へ戻すという操作を何度も繰り返す。
そのたびに紙の色は少しずつ深まり、やがて静かな藍色へと変化していく。

この過程は、一度に色を染め上げる作業ではない。時間をかけて、少しずつ色を重ねていく手順である。

色はすぐには現れない。
空気に触れ、時間を経て、はじめて姿をあらわす。

その様子は、色を染めているというよりも、
青が生まれてくる過程に近い。

阿波の地では、藍と和紙という二つの工芸が同じ風土の中で発達してきた。
藍は畑で育ち、蒅として発酵し、染料として色を生み出す。
和紙は山の植物繊維と水によって漉かれ、光を透す素材として人々の暮らしの中に用いられてきた。

これらは本来別の技術であるが、藍染和紙の制作においては、農業、発酵、染色、製紙という複数の技術が一つの工程の中で結びつくことになる。

その意味で藍染和紙は、単なる染色材料ではない。
それは、土地の風土と工芸技術が交差する場所に生まれた表現である。

藍の青は、日本人の美意識の中で長く愛されてきた色である。
そして和紙という素材にその色が宿ったとき、藍は光を透す静かな青へと姿を変える。

紙を通して見る藍の色は、布の藍とは少し違う。
それは、光と繊維のあいだで生まれる、やわらかな青である。

藍と紙のあいだに生まれるこの青は、自然と人の手が長い時間をかけて育ててきた色である。
藍染和紙の一枚一枚には、その時間の積み重ねが静かに宿っている。

【参考文献】

牛田智著：藍の生葉による紫染め、武庫川女子大学・生活環境学部

井関和代著：藍植物による染料加工ー「製藍」技術の民族誌的比較研究

川人美洋子著：阿波藍

皆川基著：日本の伝統染織りにおける天然色素の応用

三木産業技術部：藍染めの歴史と科学　裳華房

吉野川市教育委員会:吉野川の文化財

藍染和紙：https://www.awagami.or.jp/indigo/

Figure 2 桂離宮写真：https://www.zoukei.net/kyoto/katsura4.htm

Figure 9 :https://data.shinkenchiku.online/projects/articles/SK_1985_07_159-0
